ڈیجیٹل کنٹرول والو (DCV) کیلیبریشن کا طریقہ کار
ڈیجیٹل کنٹرول والو کے لیے ذیل میں انشانکن کا طریقہ کار ۔ بنائیں: فشر، ماڈل: ڈی وی سی 6000
یہ بھی پڑھیں: ڈیجیٹل کنٹرول والو اصول
Tools Required:
اوزار کی ضرورت ہے:
1. 375 فیلڈ کمیونیکیٹر2. ٹولز کٹ
3. ڈیٹا شیٹ
Calibration Procedure
انشانکن کا طریقہ کار
- شفٹ انچارج سے ورک پرمٹ لیں۔

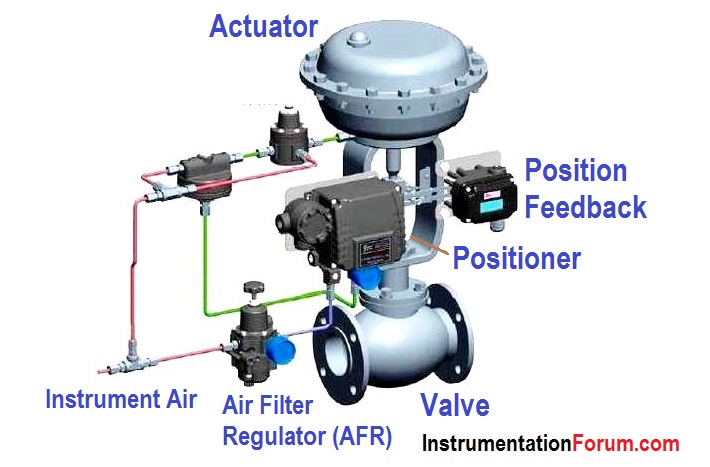

- DVC فیڈ بیک، گیج، ایئر ریگولیٹر اور فلٹر کے لیے والو کے لوازمات کی جانچ کرنا
- پریشر ریگولیٹر گیج کو چیک کریں اور اسے بنچ سیٹ کے مطابق سیٹ کریں۔
- پوزیشنر کیم کی سیدھ کو چیک کریں ، کیم کی سیدھ سفر کی لمبائی کے ساتھ مماثل ہونی چاہیے۔
- DCS سے والو کو چلائیں، والو کی سفری حالت کا مشاہدہ کریں، اگر یہ ہماری ضرورت کے مطابق نہیں ہے تو ہمیں پوزیشنر ٹرمینل پر 375 فیلڈ کمیونیکیٹر کو جوڑنا ہوگا (یعنی لوپ + اور -)
- کمیونیکیٹر کو آن کریں پھر Communicator میں FF ایپلیکیشن کو منتخب کریں۔
- فہرست سے مطلوبہ ٹیگ نمبر منتخب کریں، پھر ٹرانسڈیوسر بلاک کو منتخب کریں اور کنفیگریشن سیٹ اپ کو منتخب کریں۔
- سیٹ اپ وزرڈ میں بنیادی سیٹ اپ پر دوبارہ کلک کریں، ٹرانسڈیوسر سیٹ اپ کرنے کے لیے مینوئل موڈ پر جائیں
- ڈیٹا شیٹ کے مطابق، ڈیٹا کو چیک کریں کہ آیا یہ مماثل ہے یا نہیں
a) سفر کی لمبائی
ب) پریشر یونٹ (psi یا kg/cm2) چیک کریں
c) ایکچیویٹر کی تیاری اور ماڈل نمبر اور ایکچیویٹر کا سائز چیک کریں۔ - اب ہم منتخب مینوئل کراس اوور ایڈجسٹمنٹ کے بجائے آٹو کیلیبریشن اسٹینڈرڈ پر جائیں گے۔
- پھر بصری طور پر چیک کریں کہ کیا فیڈ بیک بازو DVC باڈی کے سوراخ سے مماثل ہے یا نہیں؟
- پرفارمنس ٹونر چلائیں اور والو آپریشن کو چیک کریں۔
- والو آٹو موڈ کو تبدیل کرنے سے زیادہ انشانکن
- DCS سے آٹو کیلیبریشن کے بعد والو اسٹروک کی جانچ کریں۔
خرابیوں کا سراغ لگانا:
- اگر والو کا شکار بھرپور طریقے سے ہو رہا ہے
a) تفصیل سیٹ اپ پر جائیں
b) رسپانس کنٹرول پر جائیں
c) ٹریول ٹیوننگ پر کلک کریں۔
فشر کنٹرول والو کے لیے ٹریول ٹیوننگ سیٹ کو نچلے حروف تہجی میں ایڈجسٹ کریں (اگر سیٹنگ D تھی تو ہمیں C کو منتخب کرنا ہوگا)۔
دوسرے والوز کے لیے ہم نے متناسب فائدہ کو ایڈجسٹ کیا ہے۔
- اگر والو کی شوٹنگ ختم ہو گئی ہے
a) ڈیٹیل سیٹ اپ پر جائیں
b) ریسپانس کنٹرول پر جائیں
c) پریشر ٹیوننگ پر کلک کریں۔
فشر کنٹرول والو کے لیے پریشر ٹیوننگ سیٹ کو نچلے حروف تہجی میں ایڈجسٹ کریں (اگر سیٹنگ D تھی تو ہمیں C کا انتخاب کرنا ہوگا)۔
دوسرے والوز کے لیے ہم نے متناسب فائدہ کو ایڈجسٹ کیا ہے۔
نوٹ:
ریلے – A = ڈبل ایکٹنگ
ریلے –B = ریورس ایکٹنگ
ریلے –C = فارورڈ اور ریورس ایکٹنگ
